Hymson'da uzmanlığımız, gelişmiş üretim teknolojilerine dair derin bir anlayışa dayanmaktadır. Boru lazer kesimi, benzersiz hassasiyet ve verimlilik sunan modern üretimin temel taşlarından biridir. Bu kılavuz, ilk CAD tasarımından kusursuz bir şekilde tamamlanmış nihai parçaya kadar sürecin yetkili bir genel bakışını sunar. Üstün bir sonucu tanımlayan makine kurulumu, parametre optimizasyonu ve kalite kontrolünün teknik nüanslarını inceleyeceğiz.
Bu sadece teorik bir inceleme değil; karmaşık tasarımları, minimum malzeme israfı ve maksimum tekrarlanabilirlikle somut, yüksek kaliteli parçalara dönüştürmek için en son lazer teknolojisinden yararlanma konusundaki uygulamalı deneyimimizin bir özetidir.
Tüp Lazer Kesim Nedir?
Boru lazer kesimi, metal boru ve profilleri kesmek, delmek ve şekillendirmek için yüksek odaklı, yüksek enerjili bir lazer ışını kullanan bir termal ayırma işlemidir. İşlem, malzemenin belirli bir alanda eritilmesi veya buharlaştırılmasıyla gerçekleşir. Eş zamanlı olarak, nitrojen veya oksijen gibi yüksek basınçlı bir yardımcı gazın eş eksenli jeti, erimiş malzemeyi (kerf) kesim bölgesinden dışarı atarak temiz ve çapaksız bir kenar elde edilmesini sağlar.
Bu teknolojinin temel avantajı, tek bir işlemde karmaşık geometriler üretebilmesi ve bu sayede delme, kesme veya frezeleme gibi sonraki işlemlere olan ihtiyacı ortadan kaldırmasıdır. Üretim adımlarının bu şekilde bir araya getirilmesi, yapısal bütünlüğü artırırken, teslim sürelerini ve üretim maliyetlerini önemli ölçüde azaltır. Hassasiyeti, otomotiv, havacılık, tıbbi cihazlar ve mimari yapı gibi sıkı kalite standartlarına sahip sektörlerde vazgeçilmez olmasını sağlar.
Adım Adım Boru Lazer Kesim İşlemi
Kusursuz bir lazer kesim gerçekleştirmek, sistematik ve titizlikle kontrol edilen bir iş akışı gerektirir. Sürecimiz, her aşamada en iyi sonuçları sağlayacak şekilde geliştirilmiştir.
Tasarım ve Programlama (CAD/CAM Entegrasyonu): Süreç dijital ortamda başlar. Bilgisayar Destekli Tasarım (CAD) yazılımı kullanılarak 2B veya 3B bir model oluşturulur. Bu dijital taslak daha sonra tasarımı makine tarafından okunabilir talimatlara (G kodu) dönüştüren Bilgisayar Destekli Üretim (CAM) yazılımına aktarılır. Bu aşamada mühendislerimiz, malzeme kullanımını en üst düzeye çıkarmak ve döngü süresini en aza indirmek için kesme yolunu, sırasını ve yuvalamayı optimize eder.
Malzeme Hazırlama ve Yükleme: Hammadde borusu, kusur ve temizlik açısından kontrol edilir. Ardından, kesme işlemi boyunca boruyu yüksek hassasiyetle kavrayan, döndüren ve besleyen makinenin otomatik sıkıştırma sistemine güvenli bir şekilde yüklenir.
Parametre Yapılandırması: Bu, uzmanlığın ön planda olduğu kritik bir adımdır. Operatör, CNC kontrol cihazında malzeme türüne, duvar kalınlığına ve istenen kenar kalitesine göre temel parametreleri ayarlar. Bunlar şunlardır:
- Lazer Gücü (W): Malzemeye iletilen enerjiyi belirler.
- Kesme Hızı (m/dak): Kesim kalitesini üretim hacmiyle dengeler.
- Yardımcı Gaz Türü ve Basıncı (bar): Kenar kalitesi ve malzeme reaksiyonu için kritik öneme sahiptir.
- Odak Konumu: Lazer ışınının malzeme yüzeyine göre birleşme noktasını hassas bir şekilde ayarlar.
- Uygulama ve Gerçek Zamanlı İzleme: Makine, önce malzemeyi delerek kesimi başlatır; bu, başlangıç deliğini oluşturmak için kontrollü bir enerji patlamasıdır. Lazer başlığı daha sonra programlanmış G kodu yolunu izlerken, tüp hareket sistemi tarafından hassas bir şekilde döndürülür ve ilerletilir. Hymson'da kullanılanlar gibi modern sistemler, tutarlılığı sağlamak için genellikle gerçek zamanlı izleme içerir.
- Parça Çıkarma ve Son İşlem: Kesimden sonra, son işlem görmüş parça ham boru stoğundan ayrılır. İşlemin hassasiyeti ve yardımcı gazın doğru kullanımı sayesinde, parçalar genellikle ikincil çapak alma veya son işlem gerektirmez ve bir sonraki montaj veya işlem aşamasına hazır hale gelir.
Yardımcı Gazların Kritik Rolü
Yardımcı gaz seçimi, nihai kesimin kalitesi açısından temel öneme sahiptir.
- Azot (N₂): İnert bir gaz olan azot, "temiz kesim" veya "füzyon kesimi" için kullanılır. Paslanmaz çelik ve alüminyum gibi parlak, kaynaklanabilir ve korozyona dayanıklı bir yüzey gerektiren malzemeler için olmazsa olmaz olan kesim kenarındaki oksidasyonu önler. Hymson'da, proje zaman çizelgelerinin ve kalitesinin dış bağımlılıklar nedeniyle asla tehlikeye atılmamasını sağlayarak, tutarlı ve yüksek saflıkta bir tedarik sağlayan yerinde azot üretimine yatırım yaptık.
- Oksijen (O₂): Esas olarak yumuşak (karbonlu) çelik için kullanılan oksijen, kesme işlemine yardımcı olan ekzotermik bir reaksiyon oluşturarak önemli ölçüde daha yüksek hızlara olanak tanır. Ancak, kenarda ince bir oksit tabakası bırakır.

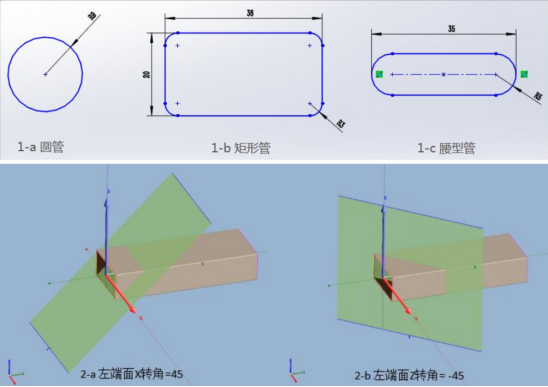

Boru Lazer Kesimi için CAD İşlemi

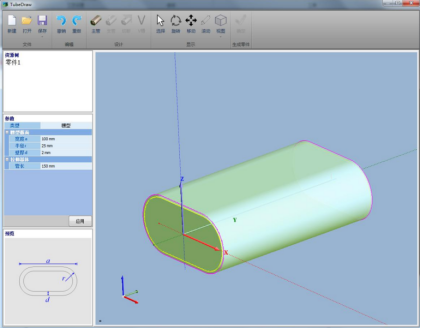

Her hassas lazer kesim parçanın temeli, iyi tasarlanmış bir CAD dosyasıdır. Tasarım mühendislerimiz, son bileşenin eksiksiz bir görselleştirme ve simülasyonunu sağlayan ayrıntılı 3B modeller oluşturmak için gelişmiş yazılımlar kullanır. Bu dijital prototipleme aşaması, olası üretim zorluklarını belirlemek, parça geometrisini mukavemet ve ağırlık açısından optimize etmek ve montajlarda mükemmel uyum ve işlevselliği sağlamak için çok önemlidir.
CAD dosyası bir çizimden çok daha fazlasıdır; CAM yazılımının verimli bir kesim yolu oluşturması için gereken tüm geometrik verileri içerir. Delik yerleşimi, yuva boyutları ve karmaşık uç kesimleri gibi ayrıntılar, genellikle mikrometre cinsinden ölçülen toleranslarla tanımlanır. Son halini alan tasarım, uyumlu bir formatta (örneğin STEP, DXF, DWG) dışa aktarılır ve lazer makinesinin kontrol sistemine aktarılarak, tasarım amacı ile fiziksel gerçeklik arasındaki köprü kurulur.

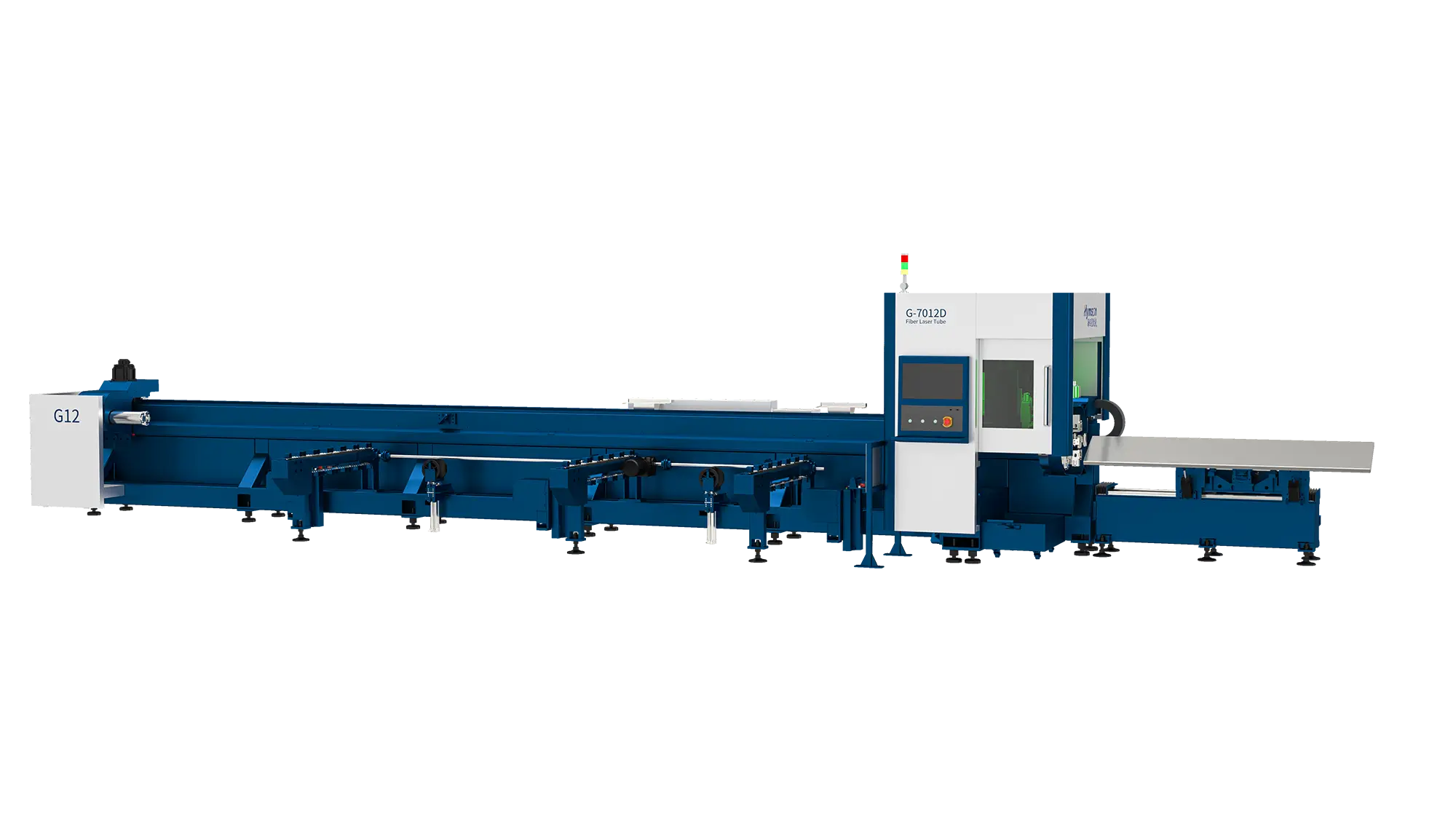

Lazer Kesim Makinesi Nedir?
Lazer kesim makinesi, malzemeleri kesmek için yüksek güçlü bir lazer ışınını optik bir sistemden geçiren gelişmiş bir CNC (Bilgisayarlı Sayısal Kontrol) cihazıdır. Bir lazer kaynağı, bir hareket kontrol sistemi, bir malzeme taşıma sistemi ve bir CNC kontrol ünitesini bünyesinde barındırır. Çok yönlülüğü, çok çeşitli malzemeleri ve şekilleri, geleneksel mekanik kesim yöntemlerinin ulaşamayacağı bir hassasiyet ve hızda işlemesini sağlar.
Lazer Kesim Makinesi Nasıl Çalışır?
Makine, son derece hassas bir şekilde uygulanan basit bir prensiple çalışır. Genellikle bir Fiber veya CO₂ rezonatörü olan lazer kaynağı, güçlü ve tutarlı bir ışık huzmesi üretir. Bu ışın, bir dizi ayna veya bir fiber optik kablo aracılığıyla lazer kafasına iletilir. Kafanın içindeki bir odaklama merceği, ışının enerjisini malzeme yüzeyindeki küçük bir noktaya yoğunlaştırır. Yoğun termal enerji, malzemeyi anında eritir veya buharlaştırır. Makinenin CNC kontrollü hareket sistemi, lazer kafasını ve/veya iş parçasını istenen şekli oluşturmak için programlanmış bir yol boyunca hareket ettirirken, yardımcı gaz jeti erimiş kalıntıları temizler.
Lazer Kesim Makinesinin Temel Bileşenleri
- Lazer Kaynağı (Rezonatör): Makinenin kalbi; lazer ışınını üretir (örneğin; Fiber Lazer, CO₂ Lazer).
- Işın İletim Sistemi: Işını kesme kafasına yönlendiren optikler (aynalar, mercekler veya fiber optik kablo).
- Kesme Kafası: Son odaklama merceğini ve yardımcı gaz nozulunu barındırır.
- CNC Kontrolörü: Programı yorumlayan ve makinenin hareketlerini ve lazer parametrelerini kontrol eden bilgisayardır.
- Hareket Sistemi: Kesme kafasını ve/veya iş parçasını hareket ettiren yüksek hassasiyetli motorlar ve sürücüler.
- Malzeme Taşıma Sistemi: Boruyu tutan ve hareket ettiren yükleme mekanizması ve manivelaları içerir.
- Yardımcı Gaz Sistemi: Seçilen gazı düzenler ve kesme kafasına iletir.
- Soğutma Sistemi (Soğutucu): Lazer kaynağı ve optikler için optimum çalışma sıcaklığını korur.
Çözüm
Hassasiyet, verimlilik ve kaliteye kendini adamış her üretici için tüp lazer kesim sürecinde uzmanlaşmak olmazsa olmazdır. Bu süreç, gelişmiş dijital tasarım, güçlü makine teknolojisi ve derin süreç bilgisinin bir sentezidir. Kritik CAD aşamasından doğru yardımcı gaz seçimine kadar her adım, en zorlu spesifikasyonları karşılayan nihai bir ürün elde etmek için olmazsa olmazdır. Hymson, bu teknolojiye yatırım yapmaya ve geliştirmeye devam ederek, ortaklarımıza en karmaşık üretim zorlukları için güvenilir, yetkili ve uzman bir çözüm sunmaktadır.
SSS
1. Tüp lazer ile hangi tip malzemeler ve profiller kesilebilir?
Tüp lazer, paslanmaz çelik, karbon (yumuşak) çelik, alüminyum, pirinç ve bakır dahil olmak üzere çok çeşitli metalleri kesebilir. Yuvarlak, kare, dikdörtgen ve oval borular gibi çeşitli profillerin yanı sıra köşebent ve C kanalları gibi açık profilleri de işleyebilir.
2. Boru lazer kesimi, kesme ve delme gibi geleneksel yöntemlerle karşılaştırıldığında nasıl bir performans gösterir?
Boru lazer kesimi önemli avantajlar sunar. Tek bir makinede birden fazla işlemi (kesme, delme, kanal açma, gönyeleme) tek bir kurulumda gerçekleştirebilen tek bir makine işlemidir ve üretim süresini önemli ölçüde azaltır. Üstün hassasiyet, çapaksızlaştırma gerektirmeyen daha temiz kenarlar sağlar ve geleneksel yöntemlere göre çok daha karmaşık geometrilere olanak tanır.
3. Bir tüp lazerin işleyebileceği tipik duvar kalınlığı nedir?
Maksimum duvar kalınlığı, lazer gücüne ve malzeme türüne bağlıdır. Örneğin, yüksek güçlü bir Hymson fiber lazer genellikle 10-12 mm'ye kadar paslanmaz çeliği ve 20-25 mm'ye kadar yumuşak çeliği kesebilir, ancak bunlar genel kılavuzlardır. Hem hız hem de kalite için optimum kalınlık genellikle bu kapasitenin alt ila orta aralığındadır.
4. Paslanmaz çelik kesiminde azot gazı neden sıklıkla tercih edilir?
Azot, inert bir gazdır, yani kesme sırasında erimiş paslanmaz çelikle reaksiyona girmez. Bu, oksidasyonu önleyerek temiz, parlak ve renk bozulması olmayan gümüş renkli bir kenar sağlar. Bu oksitsiz yüzey, yüksek kaliteli kaynaklar veya kusursuz bir estetik görünüm gerektiren uygulamalar için kritik öneme sahiptir.
5. İlk CAD dosyası, nihai ürünün kalitesi açısından ne kadar kritiktir?
CAD dosyası son derece kritiktir; tüm sürecin taslağıdır. CAD modelindeki herhangi bir yanlışlık veya tasarım kusuru doğrudan nihai parçaya yansıtılacaktır. Lazer kesim için optimize edilmiş, iyi hazırlanmış bir dosya, boyutsal doğruluğu, verimli malzeme kullanımını garanti eder ve kesim hatalarını önlemeye yardımcı olarak yüksek kaliteli bir sonucun temelini oluşturur.
