CNC Lazer Kesimine İlişkin Kesin Kılavuz: Teknoloji, Süreç ve Uygulamalar

Giderek dijitalleşen bir dünyada, CNC lazer kesim; üretim, mühendislik ve tasarım dahil olmak üzere çeşitli alanlarda kritik bir teknoloji haline gelmiştir. Bu kılavuz, CNC lazer kesim, teknolojisi, süreçleri ve uygulamaları hakkında derinlemesine bir anlayış sunmaktadır. Bu kapsamlı anlayış, işletmeler için yeni fırsatların kapısını açabilir.

CNC Lazer Kesim Nedir?

CNC (Bilgisayarlı Sayısal Kontrol) lazer kesim, malzemeleri kesmek, aşındırmak veya oymak için odaklanmış ve yüksek güçlü bir lazer ışını kullanan yüksek hassasiyetli bir çıkarmalı üretim sürecidir. Bilgisayar tarafından oluşturulan bir program tarafından yönlendirilen lazer optiği ve/veya iş parçası, önceden belirlenmiş bir yol boyunca hareket ettirilir. Lazerin yoğun termal enerjisi, malzemeyi oldukça yerel bir alanda buharlaştırır veya eritir ve olağanüstü hassas ve temiz kesimler sağlar. Bu teknoloji, havacılık, otomotiv, tıbbi cihaz üretimi ve elektronik gibi hassasiyet ve tekrarlanabilirliğin ön planda olduğu sektörlerde vazgeçilmezdir.

CNC Lazer Kesim Nasıl Çalışır?

CNC lazer kesim süreci, dijital bir tasarımı fiziksel bir bileşene dönüştüren sistematik bir iş akışıdır. Dijital bir konseptle başlar ve kalite kontrolünden geçmiş, bitmiş bir parça ile son bulur.

• Dijital Tasarım (CAD): Süreç, Bilgisayar Destekli Tasarım (CAD) yazılımı kullanılarak 2B vektör dosyası veya 3B modelin oluşturulmasıyla başlar. Bu dijital taslak, nihai parçanın hassas geometrisini ve boyutlarını tanımlar.
• CAM Programlama: CAD dosyası daha sonra Bilgisayar Destekli Üretim (CAM) yazılımı tarafından işlenir. CAM programı, tasarımı makine tarafından okunabilen ve G kodu olarak bilinen talimatlara dönüştürür. Bu kod, lazer kafasının yolunu, kesme hızını, güç çıkışını ve diğer kritik parametreleri belirler. Bu aşama genellikle, verimi en üst düzeye çıkarmak ve israfı en aza indirmek için birden fazla parçanın tek bir malzeme tabakası üzerinde stratejik olarak düzenlenmesi olan "yuvalama" işlemini içerir.
• Makine Kurulumu: Operatör, CNC lazer kesim makinesini hazırlar. Bu işlem, seçilen malzemenin (örneğin, paslanmaz çelik bir sac) makinenin kesme yatağına yüklenmesini ve güvenli bir şekilde konumlandırılmasını içerir. Operatör daha sonra uygun programı seçer ve lazerin odak uzaklığı, yardımcı gazın türü ve basıncı gibi makine ayarlarını yapılandırır.

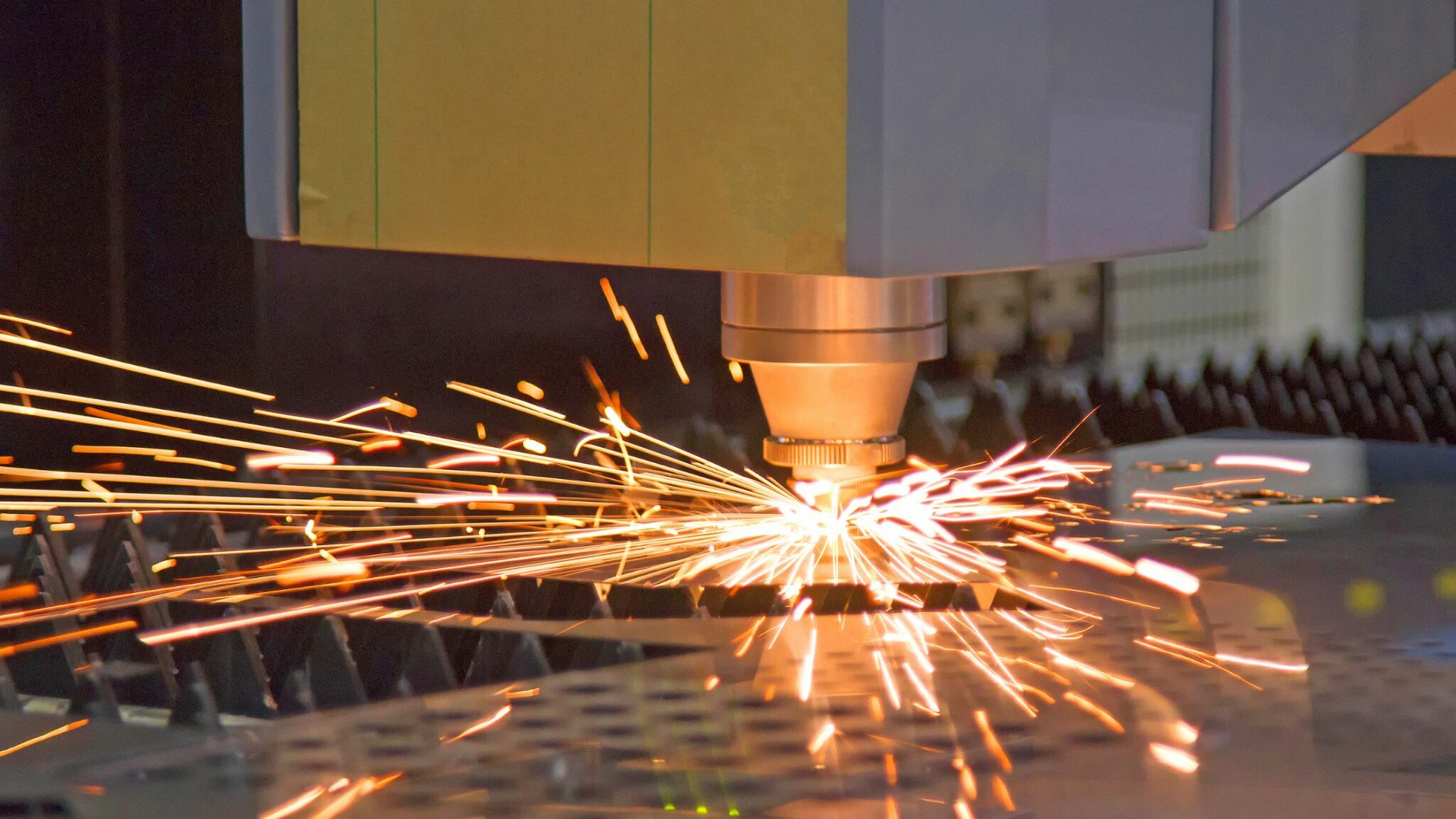

• Uygulama: Kesme işlemi başlar. CNC kontrolörü, G kodunu çalıştırarak lazer kafasını programlanan yol boyunca hareket ettirir. Odaklanmış lazer ışını malzemeyi eritir veya buharlaştırırken, eş eksenli bir yardımcı gaz akışı (azot veya oksijen gibi) erimiş malzemeyi kesim kanalından (kerf) dışarı atarak temiz bir ayırma sağlar.
• Parça Çıkarma ve Kalite Kontrolü: Kesme döngüsü tamamlandıktan sonra, bitmiş parçalar ham madde levhasından ayrılır. Daha sonra, boyutlarının ve özelliklerinin gerekli toleranslar dahilinde orijinal tasarım özelliklerine uygunluğunu doğrulamak için bir kalite kontrolünden geçerler. Gerekirse çapak alma, parlatma veya kaplama gibi isteğe bağlı son işlem adımları gerçekleştirilebilir.

CNC Lazer Kesimde Kullanılan Başlıca Terminolojiler Nelerdir?

• CNC (Bilgisayarlı Sayısal Kontrol): Makine takımlarının hareketini ve çalışmasını kontrol etmek için programlanmış bilgisayar talimatlarını (G-kodu) kullanan otomatik sistem.
• CAD/CAM: Temel yazılım ikilisi. CAD, parçayı tasarlamak için kullanılırken, CAM ise takım yollarını ve makine kodunu oluşturmak için kullanılır.
• Kerf: Kesme işlemi sırasında lazer ışını tarafından kaldırılan malzemenin genişliği. Tasarımcılar, nihai parçanın boyutsal doğruluğunu sağlamak için kerfi hesaba katmalıdır.
• Yardımcı Gaz: Erimiş malzemeyi temizlemek, lensi korumak ve bazı durumlarda (yumuşak çelik üzerindeki oksijen gibi) ekzotermik bir reaksiyon yoluyla kesme işlemine yardımcı olmak için kesme boşluğuna yönlendirilen bir gaz (örneğin Azot, Oksijen, Hava).
• Isıdan Etkilenen Bölge (HAZ): Lazerin ısısıyla özellikleri değişen, kesim kenarına bitişik malzemenin mikroskobik alanı. Daha küçük bir HAZ genellikle daha az termal bozulmaya işaret ettiği için tercih edilir.
• Odak Uzaklığı: Odaklama merceğinden lazer ışınının en yoğun olduğu noktaya (odak noktası) olan mesafe. Optimum kesim kalitesi ve hızına ulaşmak için odak konumunun doğru ayarlanması kritik öneme sahiptir.
• Yuvalama: Kesilen profillerin, israfı en aza indirecek şekilde, hammadde levhası üzerine dizilmesi işlemidir, dolayısıyla malzeme maliyeti düşer.

CNC Lazer Kesim Makinelerinin Farklı Türleri Nelerdir?

CNC lazer kesiciler öncelikle ideal uygulamalarını belirleyen lazer kaynaklarına göre farklılaşırlar.

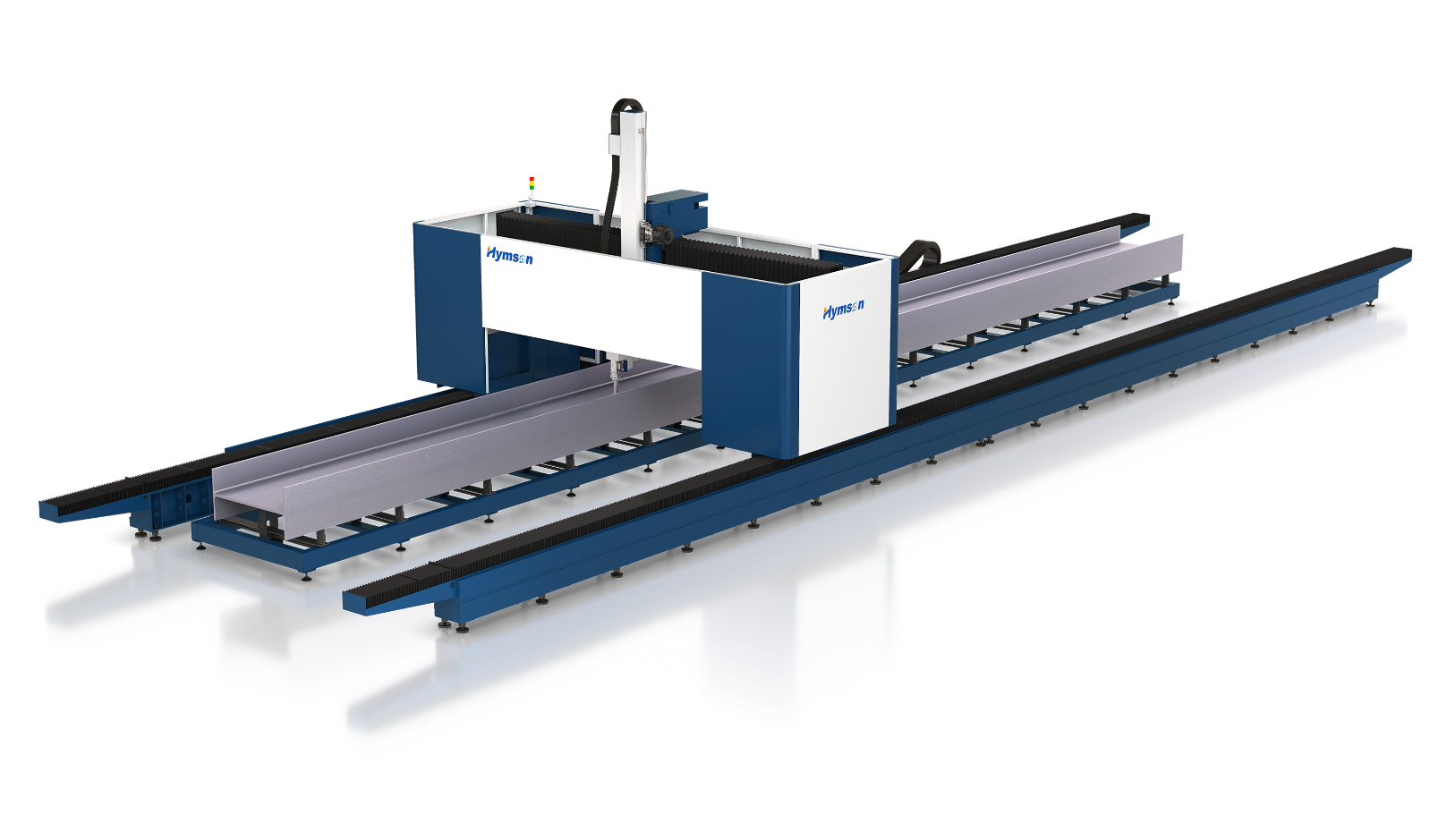

• Fiber Lazer Kesiciler: Bunlar, ışının optik fiber içinde üretildiği katı hal lazer kaynağı kullanır. Fiber lazerler, yüksek enerji verimliliği, minimum bakım gereksinimi ve olağanüstü ışın kalitesiyle ünlüdür. Alüminyum, pirinç ve bakır gibi yüksek yansıtıcı malzemeler de dahil olmak üzere metallerin işlenmesinde endüstri standardıdırlar. Hymson gibi gelişmiş sistemler, kalın metalleri olağanüstü hızlarda kesmek için yüksek güç çıkışları sunar.
• CO₂ Lazer Kesiciler: Bu makineler, lazer ışını üretmek için elektrikle uyarılan bir gaz karışımı (çoğunlukla karbondioksit) kullanır. CO₂ lazerler daha uzun dalga boyuna sahip olduğundan, akrilik, ahşap, deri ve tekstil gibi metal olmayan malzemeleri kesmek için oldukça etkilidirler. İnce metalleri kesebilseler de, bu amaç için fiber lazerlere göre daha az verimlidirler.
• Nd:YAG (Neodimyum Katkılı İtriyum Alüminyum Garnet) Lazerler: Kristal bazlı bir katı hal lazer türüdür. Günümüzde genel kesimlerde daha az yaygın olsalar da, çok yüksek tepe gücü sağlayabildikleri için kalın malzeme kesimi, kaynak ve metal ve seramikler üzerinde yüksek kontrastlı gravür için uygundurlar.

Makineler ayrıca hareket eksenlerine göre de sınıflandırılır (örneğin, 2 boyutlu kesim için 3 eksen, karmaşık 3 boyutlu parçalar için 5 eksen), bu da üretebilecekleri parçaların geometrik karmaşıklığını belirler.

CNC lazer kesimin yaygın uygulamaları nelerdir?

CNC lazer kesiminin hassasiyeti ve çok yönlülüğü onu birçok sektörde hayati bir teknoloji haline getirmektedir:

• Otomotiv: Şasi parçaları, gövde panelleri ve karmaşık iç elemanların üretimi.
• Havacılık ve Uzay: Gövde parçaları, türbin motor parçaları ve dar toleranslı braketler için yüksek mukavemetli, ısıya dayanıklı alaşımların kesilmesi.
• Elektronik: Silikon levhaların çizilmesi, devre kartları için şablonların kesilmesi ve tüketici elektroniği için hassas bileşenlerin üretilmesi.
• Tıbbi: Tıbbi sınıf metallerden ve polimerlerden cerrahi aletler, stentler ve özel ortopedik implantlar üretmek.
• Mimarlık ve Yapısal: Dekoratif metal paneller, özel tabelalar ve yapısal çelik bileşenler oluşturma.

CNC lazer kesimin avantajları nelerdir?

• Eşsiz Hassasiyet ve Karmaşıklık: ±0,1 mm kadar dar toleranslara ulaşarak, geleneksel yöntemlerle imkansız olan son derece karmaşık tasarımların oluşturulmasını sağlar.
• Üstün Kenar Kalitesi: Temassız bir işlem olarak, malzeme üzerindeki mekanik stresi ortadan kaldırır ve genellikle ikincil bir işlem gerektirmeyen pürüzsüz, çapaksız kenarlar üretir.
• Yüksek Malzeme Verimliliği: Son derece dar kesme aralığı, parçaların sıkı bir şekilde yuvalanmasına olanak tanır, malzeme kullanımını en üst düzeye çıkarır ve hurdayı azaltır.
• Minimum Isıdan Etkilenen Bölge (HAZ): Odaklanmış enerji çok küçük bir HAZ ile sonuçlanarak termal bozulmayı en aza indirir ve ince levhalar için kritik olan malzemenin yapısal bütünlüğünü korur.
• Çok Yönlülük: Yazılımdaki kesme parametrelerini ayarlayarak tek bir makinede çok çeşitli malzemeleri ve kalınlıkları işleyebilirsiniz.
• Yüksek Hız ve Verimlilik: Hymson tarafından sunulanlar gibi modern fiber lazer sistemleri, olağanüstü yüksek kesme hızlarına ulaşarak çevrim sürelerini önemli ölçüde azaltır ve genel verimliliği artırır.

CNC lazer kesim makinesi ile hangi tür malzemeler kesilebilir?

• Metaller: Karbon Çelik, Paslanmaz Çelik, Alüminyum, Pirinç, Bakır, Titanyum. (Fiber lazerler metaller için idealdir).
• Plastikler: Akrilik (PMMA), POM (Delrin), PETG. (Not: PVC'nin kesilmesi kesinlikle önerilmez çünkü zehirli klor gazı açığa çıkarır).
• Organik Malzemeler: Ahşap (Kontrplak, MDF), Deri, Kağıt, Karton, Mantar.
• Tekstil: Pamuk, Keçe, Polyester, İpek.
• Köpükler: Polietilen, Poliüretan, Polistiren.
• Kompozitler: Karbon fiber gibi bazı kompozitler kesilebilir, ancak özel havalandırma ve parametre kontrolü gerektirir.

Çözüm

CNC lazer kesim, benzersiz bir hız, hassasiyet ve çok yönlülük kombinasyonu sunarak, modern üretimin temel taşlarından biri olarak kendini sağlam bir şekilde kanıtlamıştır. İlk tasarımdan son ürüne kadar bu teknoloji, üreticilerin olağanüstü kalite ve verimlilikle karmaşık parçalar üretmesini sağlar. Teknoloji gelişmeye devam ettikçe, Hymson gibi lider tedarikçiler daha güçlü, akıllı ve otomatik fiber lazer çözümleriyle sınırları zorlayarak, endüstrilerin üretim süreçlerini geleceğe yönelik olarak yenilemelerine ve optimize etmelerine olanak tanır.
